创建三层网络

以下步骤适用于基于三层 SDN 骨干网络的 IDC、公共云、虚拟私有云或边缘网关的多个接入点连接。

如果您需要三层网络连接 - 三层网络，可以按照以下步骤进行。

前提条件

• 您已经注册了一个账号并使用您的电子邮件登录了zenConsole。

• 如果您需要连接到云服务，您的公共云提供商应为以下之一：AWS 云, 腾讯云, 谷歌云, 阿里云, 和微软云。 更多公共云提供商将很快支持。

• 对于虚拟私有云连接，具有相同 IP 范围的子网内的实例无法相互通信。请提前合理规划子网的 IP 范围，以避免连接异常。

组网模式

在创建三层网络前，建议您先了解可选的组网模式。三层网络支持连接模式和接入点模式两种组网方式，分别面向不同的组网规模和互联诉求。您可以根据接入点数量、拓扑规划和计费需求进行选择。

组网模式	互联方式	适用场景	计费方式
连接模式	由您按需自定义接入点之间的互联关系，灵活构建所需的网络拓扑，仅在需要通信的接入点之间建立互联。	推荐接入点数量较少的组网场景使用。	每条互联可独立选择固定带宽或 95 计费，商务计费更加灵活。
接入点模式	默认采用全连接（Full Mesh）拓扑，网络内所有接入点自动互联，无需逐条配置。	适合规模化组网场景使用。	目前仅支持固定带宽计费。

注意

组网模式在创建时选定，请根据实际组网规划合理选择。

连接模式配置流程

连接模式由您按需指定接入点之间的互联关系，仅在需要通信的接入点之间建立连接，灵活构建所需的网络拓扑。配置流程如下：

1. 选择组网模式：在创建三层网络的第一步，选择连接模式。

2. 选择接入点类型：选择需要连接的接入点类型（如数据中心、公有云、弹性算力等），并添加接入点。

3. 配置路由信息：为接入点规划互联 IP 地址、自主系统编号（ASN）、BFD 及高阶配置等，以实现网络通信。详见配置路由信息。

4. 指定互联的接入点：选择需要互相连接的接入点，并为每条互联指定 VLAN，仅在需要互通的接入点之间建立互联。

5. 选择计费模式与业务带宽：为每条互联选择计费模式（固定带宽或 95 计费）并配置业务带宽。每条互联均可独立选择计费方式。

接入点模式配置流程

接入点模式默认采用全连接（Full Mesh）拓扑，网络内所有接入点自动互联，无需逐条配置互联关系，配置更简便。配置流程如下：

1. 选择组网模式：在创建三层网络的第一步，选择接入点模式。选定后，网络内所有接入点将自动全连接。

2. 选择接入点类型：选择需要连接的接入点类型（如数据中心、公有云、弹性算力等），并添加接入点。

3. 配置路由信息：为接入点规划互联 IP 地址、自主系统编号（ASN）、VLAN、BFD 及高阶配置等，以实现网络通信。详见配置路由信息。

4. 选择计费模式与业务带宽：为接入点配置业务带宽。目前接入点模式仅支持固定带宽计费。

操作步骤

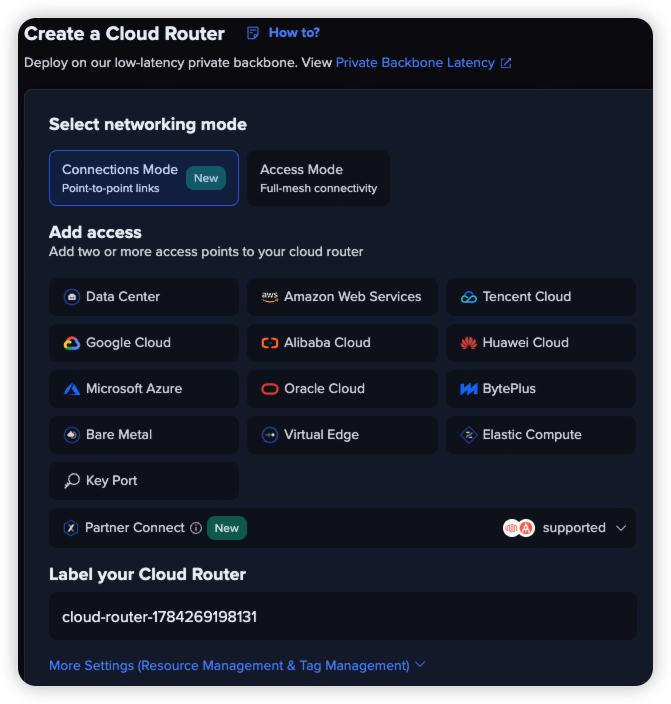

在 zenConsole 的左上角，导航至 产品 > 云网络 > 三层网络 > 创建三层网络。 创建三层网络的总体步骤如下所示。详细操作请参考各章节的具体链接。

创建三层网络

1. 选择组网模式

创建三层网络的第一步，选择本次组网的组网模式：

• 连接模式：按需自定义接入点之间的互联关系，推荐接入点较少的组网场景使用。

• 接入点模式：网络内所有接入点自动全连接（Full Mesh），适合规模化组网场景。

两种模式的区别与完整配置流程，请参阅组网模式。

注意

组网模式在创建时选定，创建后不可更改，请根据实际组网规划合理选择。

2. 标记您的三层网络

点击 来修改您的私有连接的标签名称。您也可以点击 添加描述 来给私有连接添加备注。

3. 添加接入点

您需要添加至少 2 个接入点，并配置路由和网络信息以启动连接。默认最多可添加 10 个接入点，如需更多，请提交支持工单或联系您的销售代表。将来您可以进行更新。 您可以选择添加以下接入点类型：

• 数据中心接入类型

• 公有云接入类型

• 裸机网络接入类型

• 虚拟边缘接入类型

• 弹性算力接入类型

注意

目前，您只能在三层网络中添加一个阿里云接入点。

4. 配置路由

如果您添加了数据中心、公共云或边缘网关等接入点，需要配置路由协议以实现网络通信。如果您添加了虚拟私有云，则直接配置接入带宽。

您可能有以下选项，如果您的设备支持边界网关协议 (BGP)，我们建议使用 BGP 来处理网络段变化。

• BGP 路由

• 静态路由

注意

对于边缘网关连接，您需要在配置路由之前配置 IPsec 隧道。详情请参见 IPsec 隧道配置 。

5. 配置接入带宽

配置每个接入点的接入带宽。
