# 谷歌混合连接配置

谷歌云侧的专线配置：创建 VPC 与云路由器、生成配对密钥、激活 VLAN 连接并建立 BGP。

## 背景信息

Google Cloud Interconnect 用于在您的设备与 Google Cloud 之间建立专有网络连接。通过 Zenlayer 提供的任一 Interconnect 节点，您可以在数据中心、办公室或托管环境与 Google Cloud 之间建立合作伙伴互联（Partner Interconnect），直接从本地网络访问 VPC 的内部 IP。

<figure><img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-21c3cb736abc7449e2934a6738be8f4b8e5e59e0%2Fgcp-interconnect-overview.png?alt=media" alt=""><figcaption><p>Google Cloud Interconnect（Partner Interconnect）连接示意</p></figcaption></figure>

## 名词解释

| 名称                           | 说明                             |
| ---------------------------- | ------------------------------ |
| **VPC**                      | 虚拟私有云，谷歌云账户下的虚拟网络环境            |
| **Cloud Router**             | 单一 VPC 的虚拟网关，与 VLAN 连接直接关联     |
| **VLAN 连接**（VLAN attachment） | 本地网络与 VPC 虚拟路由器之间的逻辑连接         |
| **可用区**（zone）                | 每个区域至少有两个，不会同时停机维护，在计划维护期间提供隔离 |

术语定义参考[**谷歌云互连术语**](https://cloud.google.com/network-connectivity/docs/interconnect/concepts/terminology)。

{% hint style="info" %} <mark style="color:blue;">**注意**</mark>

<mark style="color:blue;">以下谷歌云地域目前不支持互连：</mark>

* <mark style="color:blue;">australia-southeast1（悉尼）</mark>
* <mark style="color:blue;">australia-southeast2（墨尔本）</mark>
* <mark style="color:blue;">asia-south1（孟买）</mark>
* <mark style="color:blue;">asia-south2（德里）</mark>
  {% endhint %}

## 操作步骤

谷歌云侧的整体配置流程如下：

<figure><img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-1db310d9c2f934dc3630fc112b50a74f96740f21%2F%E8%B0%B7%E6%AD%8C%E4%BA%91%E4%B8%93%E7%BA%BF%E9%85%8D%E7%BD%AE%E6%B5%81%E7%A8%8B.svg?alt=media" alt=""><figcaption><p>谷歌云侧配置流程</p></figcaption></figure>

<figure><img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-461d22fef05ff1328e8ca782d169e47c9d41031a%2Fgcp-interconnect-architecture.png?alt=media" alt=""><figcaption><p>本地路由器经 Zenlayer 骨干网接入谷歌云</p></figcaption></figure>

{% stepper %}
{% step %}
**创建 VPC Network**

在 **VPC network** 服务页面选择 **VPC networks**，点击 **CREATE VPC NETWORK**，填写名称与区域，并配置子网地址。

**Dynamic routing mode** 默认选择 **Regional**，此时 Cloud Router 只在所属区域内广播路由。

<figure><img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-55f4b870727c0c6f151d72f9848773bdc5980932%2Fgcp-vpc-1.png?alt=media" alt=""><figcaption><p>创建 VPC Network</p></figcaption></figure>

<figure><img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-c3259fba606d7c378f74a597ad6dfaae77f714a3%2Fgcp-vpc-2.png?alt=media" alt=""><figcaption><p>设置 Dynamic routing mode</p></figcaption></figure>
{% endstep %}

{% step %}
**创建云路由器（Cloud Router）**

进入 **Hybrid Connectivity** 服务页面，选择 **Cloud Router**，点击 **CREATE ROUTER**，关联需要访问的 VPC 与区域。谷歌云默认 ASN 为 `16550`。

<figure><img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-a9e6c3a00d4e3abf9600170f504fce16ab174d00%2Fgcp-cloud-router-1.png?alt=media" alt=""><figcaption><p>进入 Cloud Router 创建页面</p></figcaption></figure>

<figure><img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-e4c8ed7a6d44df024b543c96d7a5d7c1fd59ce2d%2Fgcp-cloud-router-2.png?alt=media" alt=""><figcaption><p>关联 VPC 与区域并设置 ASN</p></figcaption></figure>
{% endstep %}

{% step %}
**生成 VLAN 连接密钥**

1. 回到 **Hybrid Connectivity** 页面，选择 **Interconnect**，确认所在项目无误后点击 **ADD VLAN ATTACHMENT**。
2. **Interconnect Type** 选择通过 **Partner Interconnect** 连接，并选择 **I ALREADY HAVE A SERVICE PROVIDER**。
3. 选择接入冗余方式。单线接入只需一个 VLAN 连接；冗余线路可配置双 Cloud Router 对应双 VLAN 连接，分别生成 zone1 与 zone2 的配对密钥。

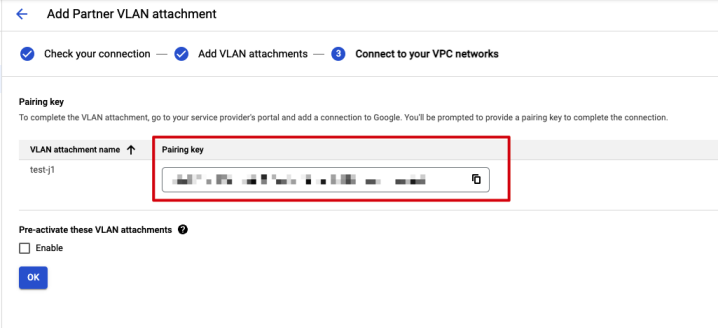

4. 关联对应的 VPC 与 Cloud Router，完成后生成**一次性配对密钥（Pairing Key）**。

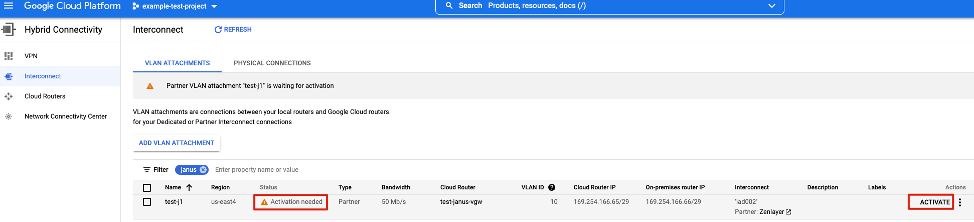

将配对密钥及共享线路的 VLAN 信息提供给 Zenlayer。Zenlayer 完成供应商侧配置后会通知您激活 VLAN 连接。

<img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-5961bea9ac389c1aa2f03164b5622f10a99895e1%2FIcon.svg?alt=media&amp;token=a93735da-9464-4c9e-8864-df26ba85d8b3" alt="" data-size="line"><mark style="color:blue;">**注意**</mark>\ <mark style="color:blue;">配对密钥为一次性密钥，成功配对一次后即作废。</mark>

<figure><img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-57b178474d9cb28082262e1bcd52d3669d5774f1%2Fgcp-vlan-attachment-1.png?alt=media" alt=""><figcaption><p>进入 VLAN Attachment 创建流程</p></figcaption></figure>

<figure><img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-07170a9e11b23b5e87426682bcd8a687887b25e4%2Fgcp-vlan-attachment-2.png?alt=media" alt=""><figcaption><p>选择 Partner Interconnect 与冗余方式</p></figcaption></figure>

<figure><img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-b549c983fb0091b491862b6d262e4b5a0750b5ab%2Fgcp-peer-asn.png?alt=media" alt=""><figcaption><p>生成一次性配对密钥</p></figcaption></figure>
{% endstep %}

{% step %}
**建立 BGP 会话**

点击激活后的 VLAN 连接，填写对端 ASN：

* **三层网络**方案：填写 Zenlayer 侧 ASN `62610`。
* **二层网络**方案：填写对端网络的 ASN。

把该页面信息同步给 Zenlayer。当 Zenlayer 反馈对端配置完成后，VLAN 连接的 **Status** 变为 **up**。

<figure><img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-b549c983fb0091b491862b6d262e4b5a0750b5ab%2Fgcp-peer-asn.png?alt=media" alt=""><figcaption><p>填写对端 Peer ASN</p></figcaption></figure>

<figure><img src="https://2318250923-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0CBWy7DFFtkhyEC9R4kE%2Fuploads%2Fgit-blob-94ad392d69797f3ed63c6dfbfb07c8ced83b0b6d%2Fgcp-attachment-up.png?alt=media" alt=""><figcaption><p>确认 VLAN 连接状态为 up</p></figcaption></figure>
{% endstep %}
{% endstepper %}

## 在 zenConsole 侧

用谷歌云生成的配对密钥创建云连接：

* [**二层网络**](https://docs.console.zenlayer.com/welcome/cn/cloud-networking/get-started/create-a-layer-2-connection/select-a-public-cloud-as-access-point.md)
* [**三层网络**](https://docs.console.zenlayer.com/welcome/cn/cloud-networking/get-started/create-a-layer-3-connection/select-a-public-cloud-as-access-point.md)
